暴力拆解PCB2倍铜超量镀银有木有?

2011-12-06 01:25   来源:泡泡网

From: http://tech.xinmin.cn/3c/2011/12/06/12894474.html



说明: http://image.xinmin.cn/2011/12/06/20111206012517539142.jpg

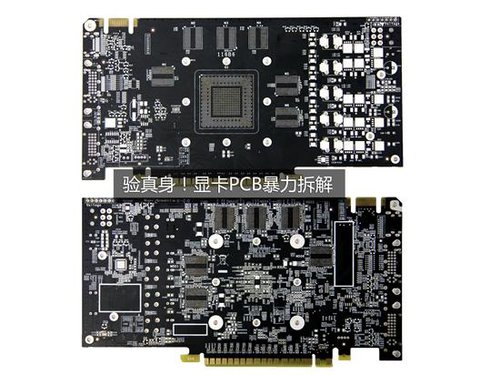

  很多网友对显卡的做工用料只了解到表面元器件上,却对更核心的PCB了解甚微,今天小编就为大家拆解一款显卡的PCB。黑色的PCB并不代表多好的做工,但是PCB是研发实力的象征,因为黑色PCB对走线设计要求较高。



说明: http://image.xinmin.cn/2011/12/06/20111206012517750607.jpg

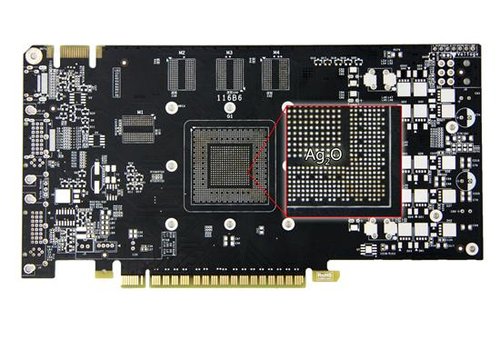

  由于PCB上面沾了小编的手汗后没有及时擦干净再加上放置时间比较久,镀银的焊点被氧化成了黑色,但正是因为变成了黑色,才证明其是地地道道的银材料。



说明: http://image.xinmin.cn/2011/12/06/20111206012517851861.jpg

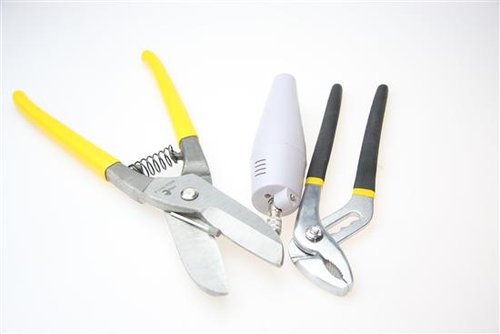

我们的暴力工具隆重登场,钳子、钳子、砂轮样样都有。

说明: http://image.xinmin.cn/2011/12/06/20111206012518183198.jpg

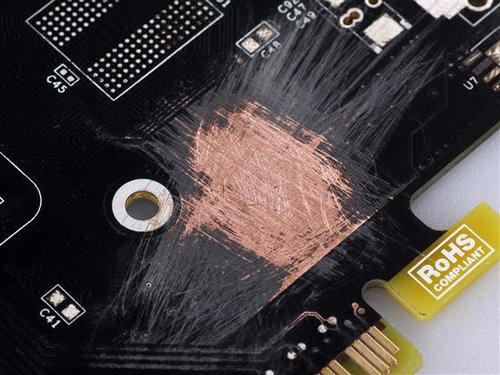

用砂轮打磨PCB表面,黑色的图层下面露出了黄灿灿的铜。

说明: http://image.xinmin.cn/2011/12/06/20111206012518499137.jpg

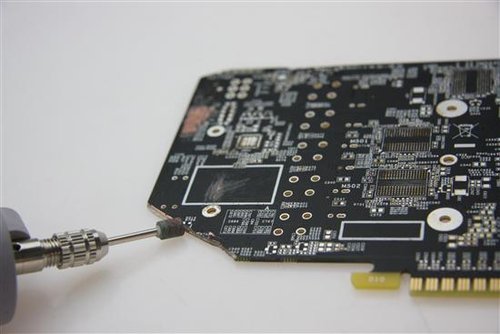

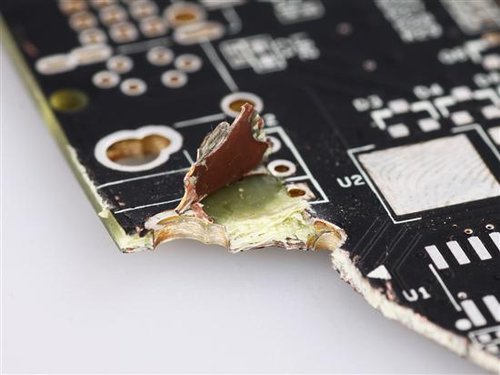

用钳子剪开PCB玻璃纤维表面的铜层相当厚实。

说明: http://image.xinmin.cn/2011/12/06/20111206012518606690.jpg

将剪子剪开的缺口用砂轮打磨光滑,以便可以清晰看到其内部结构。

说明: http://image.xinmin.cn/2011/12/06/20111206012518705074.jpg

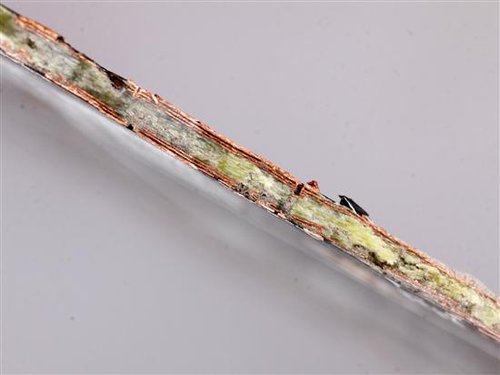

  剪子剪开之后的PCB横截面可以清晰看到该PCB使用了6层设计,每层都覆盖有厚实的铜层。市场中很多显卡都缩水得不得了,比如就使用了4层的PCB这对电器性能有很大影响。

说明: http://image.xinmin.cn/2011/12/06/20111206012518803321.jpg

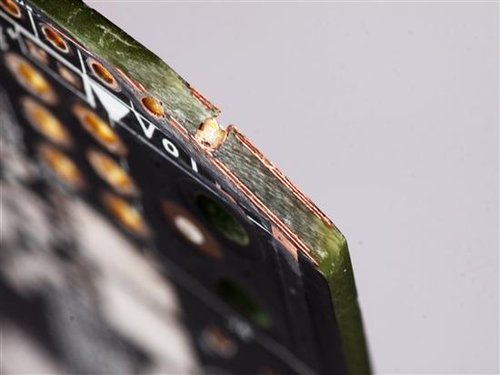

换个角度再剪开也是一样的。

说明: http://image.xinmin.cn/2011/12/06/20111206012518907610.jpg

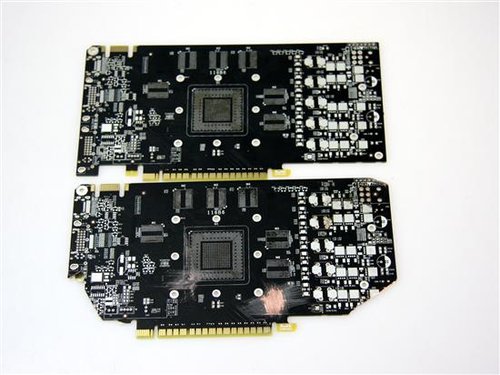

  探究显卡做工用料,暴力拆解显卡PCB后我们发现这真是一块做工优秀的PCB,大量附铜,镀银焊点,黑色涂层……

说明: http://image.xinmin.cn/2011/12/06/20111206012519006058.jpg

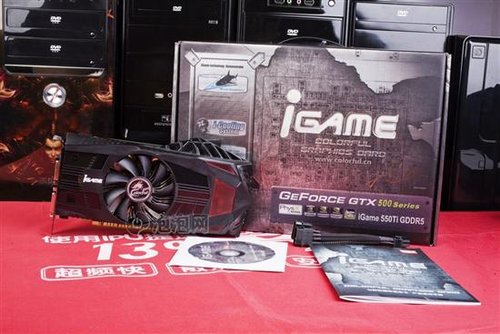

  由此可见,iGameGTX550TI显卡的确是真材实料,表里如一,SPT超量镀银的概念绝不是吹的。
